开关柜智能操控之（数显）SXJZ-95

SXJZ-95开关柜智能操控装置

　　一、概述
　　SXJZ-95开关柜智能操控装置，功能强大、用于0.4KV-35KV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能、远方/就地、照明开关。高亮度LED显示器，显示当前温度，湿度值。可选RS485通讯接口，通讯协议为MODBUS通讯协议或其它指定通讯协议(选配)。适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。同时本装置外观精致，美观、简化、美化了开关柜面板，有效地提升开关柜品质。

　　二、技术指标
　　工作电源： AC85～265V/DC110～300V
　　工作环境温度：－20℃～＋70℃
　　工作环境湿度：≤SXJZ-95％RH
　　温度测量范围：－20℃～＋80℃
　　湿度测量范围：20％-99％RH
　　加热输出口：有源输出
　　报警输出口：无源输出
　　闭锁输出口：无源输出
　　介质强度：≥AC2000V
　　绝缘性能：≥100MΩ
　　温度精度：≤±1℃
　　湿度精度：≤±2％RH
　　动态闪烁频率：1次/秒
　　RS485通讯距离：≤1200米
　　开关量输入端子和LED数码显示关联关系：动态配置
　　抗电磁干扰性能：符合IEC255－22的标准规定

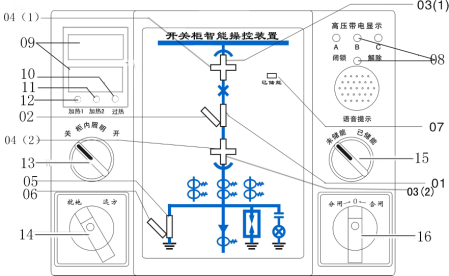

　　三、模拟显示部分与功能（注：此面膜图为常规面膜图、具体面膜图以实物为准）

　　

　　01断路器合指示

　　02断路器分指示
　　03（1）、03（2）工作位置指示
　　04（1）、04（2）试验位置指示

　　05接地开关合指示

　　06接地开关分指示

　　07储能指示

　　08带电显示及闭锁

　　09 数码管显示

　　10过热指示

　　11加热2指示

　　12加热1指示

　　13照明开关

　　14就地/远方转换开关

　　15储能开关

　　16分/合闸转换开关
　　功能展示：

　　3.1、断路器状态显示
　　3.2、手车位置显示
　　3.3、接地开关位置显示
　　3.4、弹簧储能显示
　　3.5、带电显示及闭锁功能
　　3.6、自动加热除湿控制
　　3.7、智能语音防误提示功能
　　3.8、开关转换功能
　　3.9、温湿度传感器断线报警功能
　　3.10、温湿度显示

 　　四、安装方式

　　

　　嵌入式安装      外形尺寸：230mm×178mm×71 mm     开孔尺寸：220mm×165mm

　　五、电气接线图(此图为常规端子图、具体端子图以实物为准)
