光伏交流汇流箱

更新:2017-6-12 22:56:56      点击:
  • 品牌:   际洲电气
  • 型号:   SXJZ-HLX
产品介绍

SXJZ-HLX系列 光伏交流汇流箱


   1.简介
  对于大型光伏发电系统,为了减少光伏并网逆变器与并网柜之间连接线,方便维护,提高可靠性,现一般需要在光伏并网逆变器与交流并网柜之间增加交流汇流装置。本公司的光伏交流汇流箱系列产品就是为了满足这一要求而特别设计的,可与光伏逆变器产品想配套组成完整的光伏发电系统解决方案。使用光伏交流汇流箱,用户可以根据交流并网柜额定输入电流,把一定数量的并网逆变器输出先进行汇流,再通过防雷器与断路器后输出,方便了后级并网柜的接入。
  建议用户在安装及使用时遵守必要的安全规范,为了保证人身安全与降低危险性,用户需要遵守手册中提到的安全措施。
  交流防雷汇流箱具有以下特点:
  1)可同时接入多路塑壳断路器,每路容量可以选配,能满足不同用户需求;
  2)配有太阳能光伏交流高压防雷器,A、B、C、都具备防雷功能;
  3)装有耐高压的交流熔断器安全保护装置;
  4)防护等级达IP65,满足室外安装的使用要求;
  5)安装维护简单、方便,使用寿命长。


  2. 型号说明

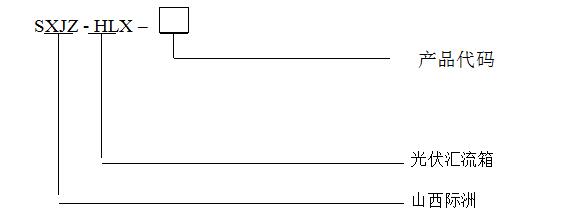

  光伏阵列汇流箱型号说明


  3 系统结构
  3.1断路器等级
  断路器承受的交流电压值可由铭牌参数决定。例如,光伏阵列交流电压范围为400-690V。本产品采用的交流断路器完全可以达到所需的耐压等级。
  3.2浪涌保护器
  交流汇流箱交流总输出侧配置交流防雷器,交流防雷器应具备相对地和相间的雷电防护功能。
  交流输出防雷器配置防雷器失效保护电路;交流输出防雷器应有状态指示器,通过状态指示器提供防雷器的工作状态。
  系统选用防PID功能,;接线方式如下图所示

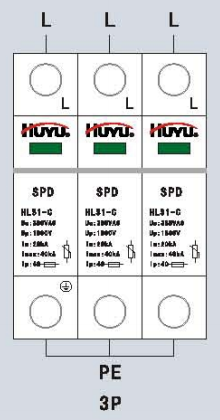

 防雷器3P连接方式

  4 安装与使用
    4.1 安装前检查
  虽然对于本产品我们在运输前已仔细测试和检测过,但是在运输过程中可能会出现损坏情况,所以您在安装前还请检查一下。若检测到有任何损坏情况请及时与运输公司联系或直接联系我们。请您提供损坏处的照片,我们将提供最快最好的服务。
    4.2基本安装要求
  本产品的防水等级为IP65,可以安装在户外,但同时其为一电子设备,故尽量不要放置在潮湿的地方。
  本产品的冷却方式为自然冷却,为保证汇流箱正常运行及使用寿命,尽量不要将其安装在太阳直射或者环境温度过高的区域。
  本产品为直立挂墙式,建议使用M8的膨胀螺栓,通过汇流箱左右两边的安装孔,将其固定在墙体上。
    4.3 机箱的开启与关闭
  本公司的光伏阵列汇流箱提供了专用的钥匙,顺时针扭动则关闭机箱;逆时针扭动,则开启机箱。

  4.4电气连线及步骤
  ◆输入接线
  具体输入路数由所用机型决定。输入回路在箱子底部左右两侧。用户接线时需要拧开防水端子然后拧紧螺丝,固定好连线,最后用扳手拧紧外侧的防水端子。
  ◆输出接线
  输出回路在箱子底部中间。用户接线时需要拧开防水端子,然后接入连线,然后拧紧接线端子上的螺丝,固定好连线,最后用扳手拧紧外侧的防水端子。
  4.4.1端子大小和连接线径

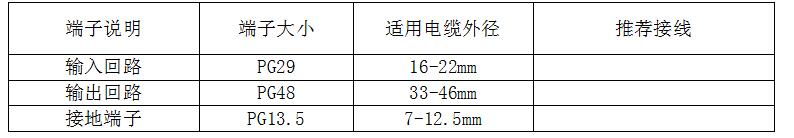

  用户可以根据下表,对不同的端子查询选择合适的线缆。
